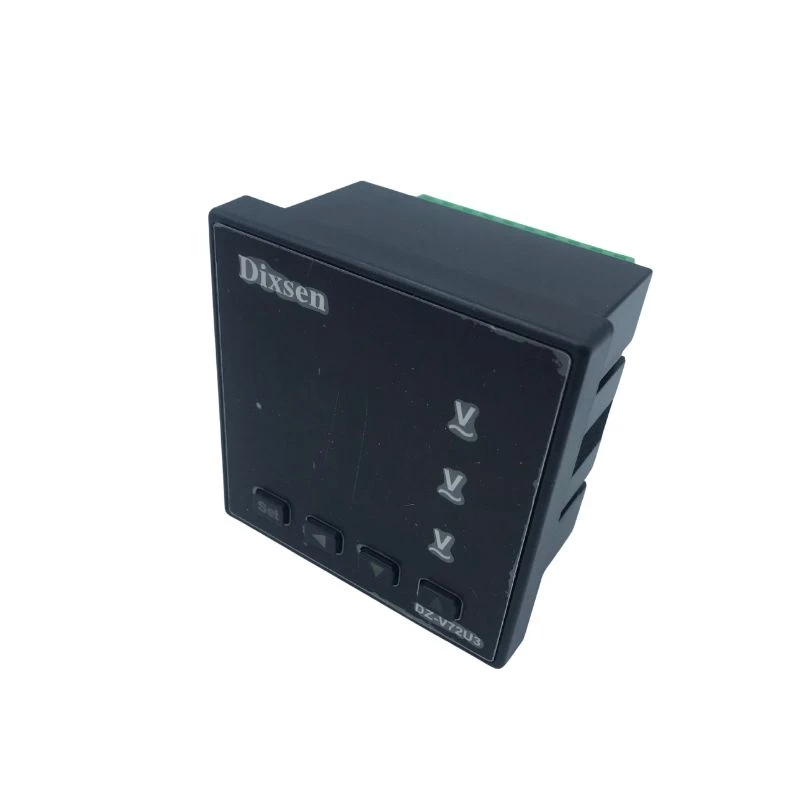

3-фазни волт метар



3-фазни волтметар је професионални инструмент за{1}}монтажу на таблу дизајниран за прецизно мерење напона у трофазним системима наизменичне струје. Са стандардном величином изреза 72×72 мм ДИН-компатибилном, овај мерач пружа поуздане перформансе за широк спектар индустријских и комерцијалних примена.



Доступан у аналогној и дигиталној конфигурацији, трофазни волтметар обезбеђује мерење-у реалном времену и индикацију фазног напона у трофазним електричним колима, што га чини суштинском компонентом за праћење напајања и преглед статуса система.



Кључне карактеристике



● Стандардни 72×72 мм носач за панел

Индустријски{0}}стандардни фактор форме обезбеђује лако накнадно уградњу у постојеће расклопне уређаје и дистрибутивне панеле, уз компатибилност са већином изреза на панелу.



● Мерење трофазног напона{0}}

Дизајниран за 3-фазне 3-жичне (3П3В) и 3-фазне 4-жичне (3П4В) мреже, мерач мери и линијски{12}}до-линијски (фаза-фаза) и линијски-неутрални напон.



● Широки опсег напона

Подржава директно мерење до 600В АЦ (линија-до-линију) и 300В АЦ (линијска-до-неутрална), са могућношћу мерења виших напона преко потенцијалних трансформатора (ПТ).



● Право РМС мерење

Напредна технологија мерења истинског РМС обезбеђује тачна очитавања чак и код не-линеарних оптерећења и изобличених таласних облика.



Више опција приказа



1)Дигитални модели: ЛЕД или ЛЦД екрани велике{1}}осветљености са 4-очитавањем, резолуцијом од 0,1В и могућношћу аутоматског одређивања домета



2)Аналогни модели: Покретни-гвоздени механизам са скалом угиба од 90 степени и клизним -бројчаницима, калибрисани за ВТ или ЦТ примарне вредности



● Програмабилна подешавања

Дигитални модели имају програмабилне односе трансформатора напона/струје преко дугмади на предњој{0}}плочи, омогућавајући флексибилну конфигурацију за различите системске параметре.



Техничке спецификације

Параметар	Спецификација
Панел Сизе	72 мм × 72 мм
Класа тачности	0,5 (дигитални) / 1,5 (аналогни)
Волтаге Инпут	АЦ 100В, 400В, 600В (Л-Л)
Фреквенцијски опсег	45–65 Хз
Дисплаи	4-цифрена ЛЕД/ЛЦД или аналогна скала
Капацитет преоптерећења	1,2× непрекидно, 2× за 5 секунди
Повер Суппли	АЦ 220В ±20%



Опционе функције



●РС485 комуникација – интерфејс МОДБУС-РТУ протокола омогућава интеграцију са СЦАДА и системима управљања зградом за даљинско праћење и евидентирање података.



●Алармни излаз – Релејни контакт излази за заштиту од пренапона/поднапона.



Апликације



Овај свестрани волтметар се широко користи у више индустрија:



●Разводни уређаји и дистрибутивни панели – Пружа основну индикацију напона за електричне дистрибутивне системе

●Центри за контролу мотора (МЦЦ) – Надзиру напајање напона до критичних оптерећења мотора

●Генераторски сетови – Омогућава праћење напона у апликацијама за производњу енергије

●Системи управљања енергијом – Олакшава надзор над напајањем зграда и објеката

●Индустријске контролне табле – Интегрише се са опремом за аутоматизацију и контролу



Инсталација и ожичење

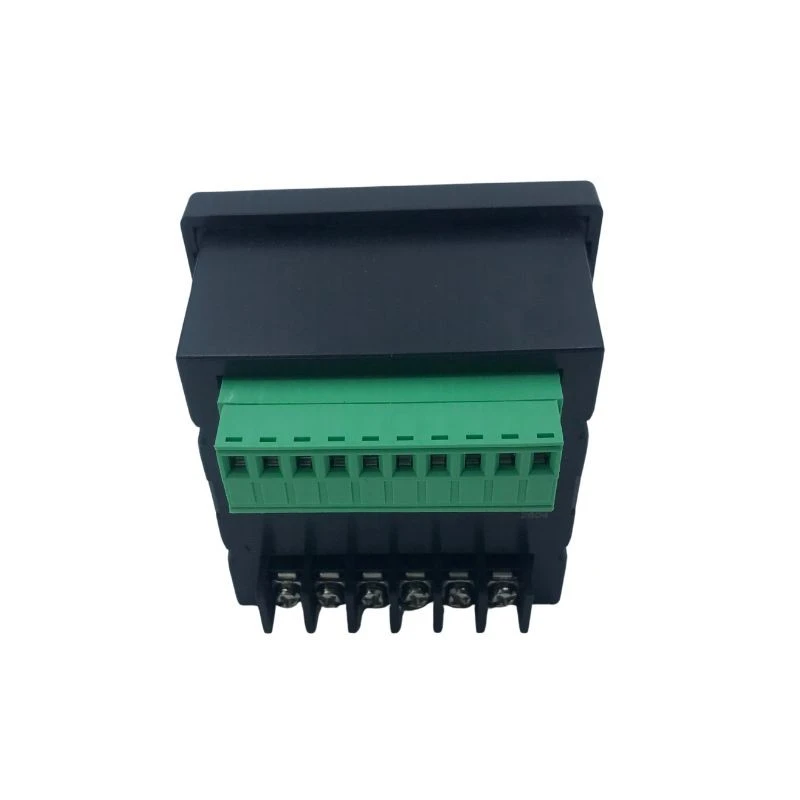

Врста прикључка – Прикључци на задњим терминалима са засебним улазима за мерење и помоћно напајање.



1) Опције ожичења:

• Директно повезивање: Погодно за напоне до номиналних улазних вредности
• Преко ПТ везе: Омогућава мерење на високо{0}}напонским системима



2) Услови животне средине:

• Радна температура: -10 степени до +55 степени
• Температура складиштења: -25 степени до +70 степени
• Влажност: Мања или једнака 95% РХ, без-кондензације
• Степен заштите предњег панела: ИП40
